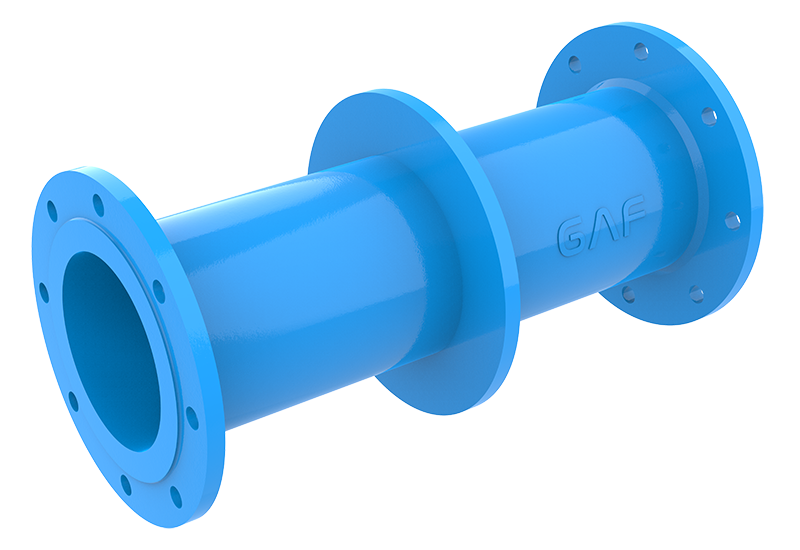

Double Flanged Pipe with Puddle

DN	e	PN 10					PN 16
		1000	1500	2000	2500	3000	1000	1500	2000	2500	3000
80	8.1	25	x	x	x	x	25	x	x	x	x
100	8.4	30	x	x	x	x	30	x	x	x	x
150	9.1	47	63	x	x	x	47	63	x	x	x
200	9.8	67	110	x	x	x	67	110	x	x	x
250	10.5	90	122	x	x	x	90	122	x	x	x
300	11.2	117	156	195	x	x	117	156	195	x	x
350	11.9	139	188	236	x	x	148	197	245	x	x
400	12.6	165	224	282	x	x	182	240	298	x	x
450	13.2	198	267	336	x	x	222	291	360	x	x
500	14	226	306	387	467	546	272	353	433	514	594
600	15.4	304	410	515	621	726	383	489	595	701	807
700	16.8	390	524	658	793	924	435	570	705	840	975
800	18.2	497	663	829	995	1161	554	720	886	1052	1218
900	19.6	595	796	996	1197	1398	666	867	1068	1269	1470
1000	21	722	962	1201	1441	1680	846	1086	1326	1566	1806
1100	22.4	899	1179	1460	1740	2020	1004	1284	1564	1845	2125
1200	23.8	1012	1337	1661	1986	2310	1205	1529	1854	2178	2603
1400	26.6	1289	1712	2135	2258	2981	1493	1917	2341	2765	3189
1500	28	1559	2036	2512	2989	3465	1823	2300	2776	3253	3729
1600	29.4	1686	2220	2754	3288	3822	1992	2526	3060	3594	4128
1800	32.2	2023	2681	3338	3996	4653	2401	3059	3716	4374	5031
2000	35	2425	3219	4013	4807	5601	2883	3677	4470	5264	6057
2200	37.8	2921	3863	4805	5747	6689	3421	4364	5306	6249	7191
2400	40.6	3403	4508	5612	6717	7821	4010	5114	6217	7321	8424
2600	43.4	3866	5144	6422	7699	8977	4572	5850	7128	8406	9684
